| 品牌：瓦格纳Wagner | 型号：TP-4(e) | 类型：双管双区 |
| 工作电源：DC 24V | 探测方式：吸气式 | 环境温度：0-40（空气样本-20-60）℃ |
| 环境湿度：10-95% | 尺寸：200mm×292mm×113mm | 使用范围：4000平方米 |

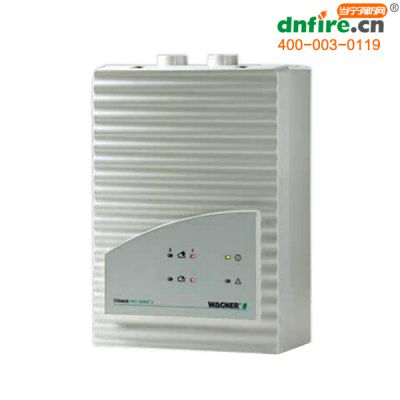

| 名称：极早期空气采样烟雾探测器 |
产品概述
TP-4(E)型吸气式感烟火灾探测器的工作原理是通过分布在被保护区域内的采样管网上的采样孔主动采集空气样本，并送至一个智能化的探测模块中，与模块中原有设定值进行对比分析，由此给出准确的信号提示，并根据使用者事先确定的报警设置灵敏度级别发出火灾警报，符合各个领域不同的应用要求。
技术参数
| 设备型号 | TP-4(E) |
| 探测室数量* | 2 |
| 最多采样孔数量 | 2×32=64 |
| 管长 | 2×220m=440m |
| 报警(无源干触点) | 4级* |
| 每个采样孔的探测面积 | 相当于VDE 0833-2(德国电气协会消防控制中心规范)规定的1个点型感烟火灾探测器 |
| 保护面积 | 2×2200㎡=4400㎡ |
| 破裂或堵塞是管路系统的监测 | 四级阀值可调,可监测到单孔** |
| 双重探测 | 可行(保护空间和设备) |
| 灵敏度* | 灵敏型 |
| 故障 | 报所有故障,可选常开或常闭 |
| 报警、故障继电器触点负载 | 1A,30VDC |
| 接线柱 | 1.5mm2 |
| 设备上的指示灯 | |
| -火警警报 | 4 |
| -烟雾等级指示 | - |
| -故障 | 黄色指示灯 |
| -运行 | 绿色指示灯 |
| 额定电压(工作电压范围) | 24VDC(14-30VDC) |
| 正常运行时的电流消耗(电压24VDC时)*** | 240mA* |
| 报警时的电流消耗(电压24VDC时)*** | 250mA* |
| 启动电流保护 | 400mA* |
| 噪声等级(配有消声器) | 45(35)db(A) |
| 规格(宽×长×高) | 200×292×113mm3 |
| 重量 | 1560g |
| 箱体保护级别 | IP52 |
| 温度范围 | -20℃至+60℃ |
| 湿度(持续) | 10%~95%相对湿度 |
| 联网技术 | 预留卡槽安装百兆以太网网卡,VisuLANRT支持TCP/IP开放协议,支持SNMP开放协议,Web Server中文网页浏览 |
| 事件存储 | SD卡存储器* |
| 相关软件及设备 | 中文版PipeXpress管路设计软件(免费提供),PIPE·GUARD气流监控软件,DIAG 3诊断工具 |
| 可选辅助软件 | |
| -采样孔技术 | ***的气流减速膜片,天花穿件 |
| -低温环境 | 防冻夹,自动反吹系统 |
| -高尘环境 | 处置空气过滤器,专用过滤器,单向阀门 |
| -高湿环境 | 冷凝水收集器 |
| -防爆环境 | 防爆隔离装置A,B,C |
| 地球及全球认证 | CCCF,VdS,TUV,UL,FM,GL,LPCB,CFE,***,PBST,CSIRO,NF,IBS,GOST等 |
| VdS认证编号 | G202064 |
| 建筑产品标准编号 | 0786-CPD-20685 |
*取决于设备类型 **取决于设计 ***风扇标准电压6.9V
